फोन फील्ड का उपयोग करने पर लाल पीएन 532 एनएफसी आरएफआईडी मॉड्यूल वी 3 रीडर राइटर ब्रेकआउट बोर्ड

फोन फील्ड का उपयोग करने पर लाल पीएन 532 एनएफसी आरएफआईडी मॉड्यूल वी 3 रीडर राइटर ब्रेकआउट बोर्ड

विवरण:

हाल के वर्षों में एनएफसी एक लोकप्रिय तकनीक है। हम अक्सर यह काम सुना
बाजार में लगभग सभी हाई-एंड फोन एनएफसी का समर्थन करते हैं।
पास फील्ड संचार (एनएफसी) स्मार्टफोन और इसी तरह के मानकों का एक सेट है
एक दूसरे के साथ एक साथ छूकर रेडियो संचार स्थापित करने के लिए उपकरण
या उन्हें निकट निकटता में लाया, आमतौर पर कुछ सेंटीमीटर से अधिक नहीं।
इलेक्ट्रॉनिक्स geeks के लिए, हम भी अपनी खुद की चीजों को बनाने के लिए एनएफसी प्रौद्योगिकी का उपयोग करना चाहते हैं।

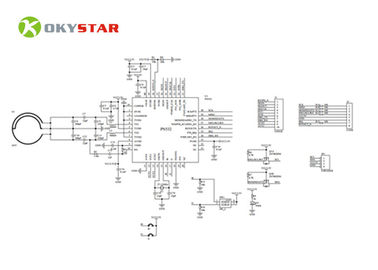

तो हम इस एनएफसी आरएफआईडी मॉड्यूल का निर्माण करते हैं। यह मॉड्यूल एनएक्सपी पीएन 532 के आसपास बनाया गया है।
एनएफसी क्षेत्र में एनएक्सपी पीएन 532 बहुत लोकप्रिय है। और कंपनी डेवलपर्स की मदद के लिए बहुत अधिक तकनीकी दस्तावेज प्रदान करती है।
हमने इस मॉड्यूल को आधिकारिक दस्तावेज के आधार पर विकसित किया है। और चीजों को आसान बनाने के लिए, हम इस मॉड्यूल के लिए लाइब्रेरी भी बनाते हैं।
हम इस मॉड्यूल पर लगभग NXP532 के सभी आईओ पिन को तोड़ देते हैं। उपयोगकर्ता आसानी से कनेक्ट और खेल सकते हैं।

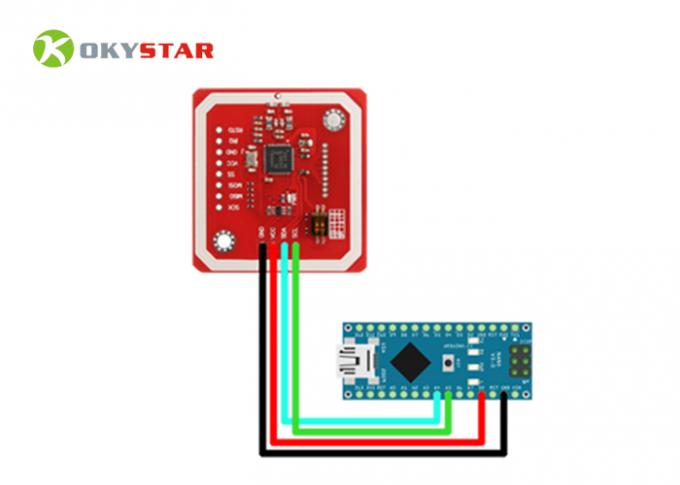

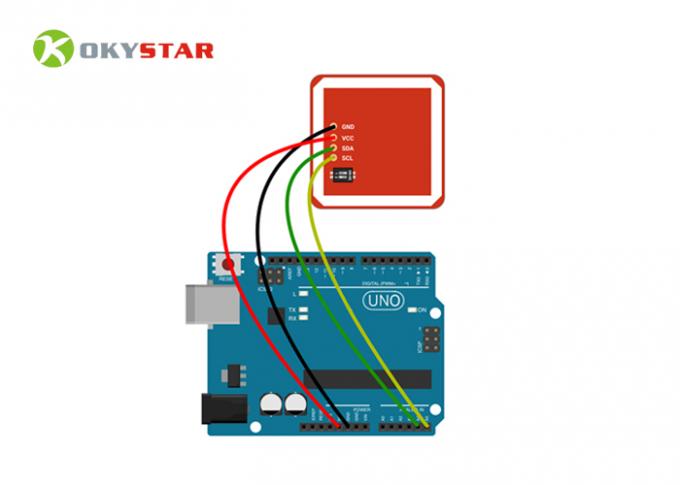

इस मॉड्यूल पर, I2C डिफ़ॉल्ट रूप से डेटा इंटरफ़ेस है। हमारे Arduino सेंसर शील्ड के साथ,
प्लग और प्ले करना बहुत आसान है। हालांकि, यदि उपयोगकर्ता अन्य इंटरफ़ेस जैसे यूएआरटी या एसपीआई का उपयोग करना चाहते हैं,
यह मॉड्यूल भी उन पिनों को तोड़ना आसान बनाता है।

विशिष्टता:
1, गिल्ट पीसीबी और छोटे आयाम और आपके प्रोजेक्ट में एम्बेड करना आसान है
2, समर्थन I2C, एसपीआई और एचएसयू (हाई स्पीड यूएआरटी), उन मोड के बीच बदलें
3, आरएफआईडी पढ़ने और लिखने का समर्थन करें
साथियों के साथ SupportP2P संचार
फोन के साथ एनएफसी का समर्थन करें
4, विशिष्ट ऑपरेटिंग दूरी को 5 सेमी ~ 7 सेमी पढ़ने की दूरी पर अपडेट किया गया है
5, एनएफसी मोड या आरएफआईडी रीडर / लेखक मोड में काम करें
6, आरएफआईडी पाठक / लेखक का समर्थन करता है:
1) 1k, 4k, Ultralight, और DesFire कार्ड
2) आईएसओ / आईईसी 14443-4 कार्ड जैसे सीडी 7 9एक्स, सीडी लाइट, डिस्फायर, पी 5 सीएन 072 (एसएमएक्स)
3) आईआरटी 5001 कार्ड जैसे इनोवेशन ज्वेल कार्ड
4) FCSiCa कार्ड जैसे RCS_860 और RCS_854
8, पीसीबी एंटीना में निर्मित, 4 सेमी ~ 6 सेमी संचार दूरी के साथ
9, ऑन-बोर्ड लेवल शिफ्टर, आई 2 सी और यूएआरटी के लिए मानक 5 वी टीटीएल, 3.3 वी टीटीएल एसपीआई
10, आरएफआईडी पाठक / लेखक के रूप में कार्य करें
11, 1443-ए कार्ड या वर्चुअल कार्ड के रूप में कार्य करें
12, स्मार्टफोन जैसे अन्य एनएफसी उपकरणों के साथ डेटा एक्सचेंज करें

यहां हम इस मॉड्यूल के 3 मूल उदाहरण पेश करते हैं।
1) आरएफआईडी कार्ड पढ़ें / लिखें
मूल कार्य के रूप में, यह मॉड्यूल आरएफआईडी कार्ड पढ़ और लिख सकता है। विभिन्न कार्ड समर्थित किया जा सकता है।
हम Ardu के लिए पुस्तकालयों की आपूर्ति भी करते हैं।
2) पी 2 पी संचार
दो पीएन 532 मॉड्यूल एक दूसरे के साथ वायरलेस रूप से संवाद कर सकते हैं।
3) फोन के साथ एनएफसी
फोन (एनएफसी समर्थित) के साथ मूल संचार टिकट समाप्त हो गया है। वर्तमान में हम एंड्रॉइड फोन पर एक यूआरएल डाल सकते हैं और इसे वेबपेज पर जाने देते हैं।

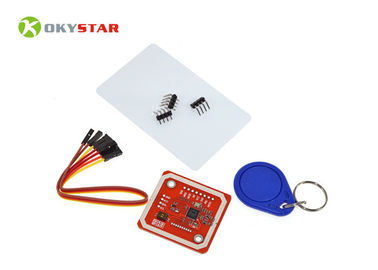

पैकेज में निम्न शामिल:
1 एक्स 1 पीसीएस * पीएन 532 एनएफसी आरएफआईडी मॉड्यूल
1 एक्स 2.54 मिमी रिक्ति 4 पिन केबल
1 एक्स वन एस 50 व्हाइट कार्ड
1 एक्स वन एस 50 कुंजी कार्ड
1 एक्स 12 पी नर पिन पिन

और तस्वीरें:
