एडी 8232 फिजियोलॉजिकल मापन मॉड्यूल हार्ट पल्स ईसीजी मॉनिटर सेंसर बोर्ड

एडी 8232 फिजियोलॉजिकल मापन मॉड्यूल हार्ट पल्स ईसीजी मॉनिटर सेंसर बोर्ड

अवलोकन:

1. एकल लीड दिल की दर मॉनीटर
2. AD8232 एक एकीकृत फ्रंट एंड है, जो एक पत्र करने के लिए जैविक विद्युत संकेत के दिल पर लागू होता है
3. हृदय गति निगरानी करने के लिए कंडीशनिंग की संख्या।
4. 0 से 70 डिग्री सेल्सियस के रेटेड तापमान रेंज के प्रदर्शन को सुनिश्चित करें, ऑपरेटिंग तापमान रेंज -40 से +85 तक।
5. आईसी संगत

विशेषताएं:

1. एचपीडीआरईवी उच्च पास चालक आउटपुट। संधारित्र को HPDRIVE में पहले उच्च पास फ़िल्टर से जोड़ा जाना चाहिए।
AD8232 इस पिन को एचपीएसईएनएसई को संदर्भ वोल्टेज के समान स्तर पर रखने के लिए ड्राइवर करता है।
2. + इंस्ट्रुमेंटेशन एम्पलीफायर सकारात्मक इनपुट में। + आईएन आमतौर पर बाएं हाथ (एलए) इलेक्ट्रोड से जुड़ा होता है।
3. - उपकरण एम्पलीफायर नकारात्मक इनपुट में। - आमतौर पर दाएं हाथ (आरए) इलेक्ट्रोड से जुड़ा होता है।
4. आरएलडीएफबी दाहिने पैर चालक प्रतिक्रिया इनपुट। आरएलडीएफबी सही पैर चालक सर्किट प्रतिक्रिया पिन है।
5. आरएलडी दाहिने पैर चालक आउटपुट। ड्राइव इलेक्ट्रोड (आमतौर पर दाहिने पैर के लिए) आरएलडी पिन से जुड़ा होना चाहिए।
6. एसडब्ल्यू तेजी से वसूली स्विच पिन। यह पिन दूसरे उच्च पास फ़िल्टर के आउटपुट से जुड़ा होना चाहिए।
7. OPAMP + सेशन amp इनपुट इनपुट।
8. संदर्भ संदर्भ वोल्टेज बफर आउटपुट। उपकरण एम्पलीफायर आउटपुट इस क्षमता का संदर्भ देता है।
एक सर्किट में किसी भी बिंदु के लिए एक वर्चुअल ग्राउंड के रूप में उपयोग किया जाना चाहिए जिसके लिए संदर्भ संकेत की आवश्यकता होती है।
9. OPAMP परिचालन एम्पलीफायर इनपुट inverting।
10. ओप amp आउटपुट आउटपुट। यह आउटपुट पूरी तरह से वातानुकूलित हृदय गति संकेत प्रदान करता है।
आउट एडीसी के इनपुट पक्ष से जोड़ा जा सकता है।
11. एलओडी - तुलनित्र के आउटपुट एंड का नेतृत्व करें। डीसी लीड में गिरावट का पता लगाने मोड, और जब आईएन इलेक्ट्रोड डिस्कनेक्ट हो जाता है,
एलओडी - उच्च राज्य में, अन्यथा यह कम राज्य में है। लीड ऑफ डिटेक्शन मोड के आदान-प्रदान में, एलओडी हमेशा निम्न स्थिति में होता है।
तुलनित्र आउटपुट से लीड करें। डीसी में पहचान मोड बंद हो जाता है, जब + इन इलेक्ट्रोड डिस्कनेक्ट हो जाता है, तो एलओडी + उच्च स्तर पर होता है,
इसके विपरीत, यह निम्न स्तर की स्थिति में है। लीड ऑफ डिटेक्शन मोड के आदान-प्रदान में, और जब आईएन या + इलेक्ट्रोड डिस्कनेक्ट हो जाता है, तो एलओडी + उच्च स्तर की स्थिति में होता है,
जब ये दो इलेक्ट्रोड जुड़े होते हैं, तो वे निम्न स्तर की स्थिति में होते हैं।
12. एलओडी +
13. एसडीएन शटडाउन नियंत्रण इनपुट। एसडीएन को निम्न स्तर पर ड्राइविंग करना, जिसे कम पावर शटडाउन मोड में बदल दिया जा सकता है।
14. एसी / डीसी लीड ऑफ मोड कंट्रोल इनपुट। डीसी लीड ऑफ मोड के लिए, एसी / डीसी पिन को निम्न स्तर पर ले जाना चाहिए।
एसी लीड ऑफ मोड के लिए, एसी / डीसी पिन उच्चतम स्तर पर संचालित किया जाना चाहिए।
15. एफआर तेजी से वसूली नियंत्रण इनपुट। उच्च स्तर पर एफआर ड्राइव तेजी से वसूली मोड हो सकता है; अन्यथा, इसे कम स्तर पर ले जाना चाहिए।
16. जीएनडी बिजली की आपूर्ति।
17. + वीएस आपूर्ति पिन।
18. रेफिन संदर्भ वोल्टेज बफर इनपुट। संदर्भ वोल्टेज बफर के स्तर को सेट करने के लिए रेफिन (उच्च प्रतिबाधा इनपुट पिन) का उपयोग किया जा सकता है।
19. IAOUT उपकरण एम्पलीफायर आउटपुट पिन।
20. उच्च पास पहचान इनपुट के लिए एचपीएसईएनएसई उपकरण एम्पलीफायर।
एचपीएसईएनएसई आर और सी नोड्स से जुड़ा हुआ है जो डीसी अवरुद्ध सर्किट की बारी आवृत्ति पर सेट हैं।
ईपी खुला पैड। खुला पैड जीएनडी होना चाहिए या कनेक्ट नहीं होना चाहिए

सिद्धांत पर काम करना:

1. ईसीजी और अन्य जैव विद्युत माप अनुप्रयोगों के लिए एक एकीकृत सिग्नल कंडीशनिंग मॉड्यूल। डिवाइस को चलने या रिमोट इलेक्ट्रोड प्लेसमेंट द्वारा उत्पन्न शोर के मामले में कमजोर जैविक विद्युत संकेतों को निकालने, बढ़ाने और फ़िल्टर करने के लिए डिज़ाइन किया गया है। डिजाइन आउटपुट सिग्नल को आसानी से कैप्चर करने के लिए अल्ट्रा लो पावर एनालॉग-टू-डिजिटल कनवर्टर (एडीसी) या एम्बेडेड माइक्रोकंट्रोलर सक्षम बनाता है।
2. गति कलाकृतियों और इलेक्ट्रोड आधा सेल क्षमता को खत्म करने के लिए द्विध्रुवीय बिंदु उच्च पास फ़िल्टर का उपयोग कर AD8232। फ़िल्टर को कम्प्ली एम्पलीफायर स्ट्रक्चर के साथ कसकर जोड़ा जाता है, जो एकल चरण उच्च लाभ और उच्च पास फ़िल्टर का एहसास कर सकता है, इस प्रकार अंतरिक्ष और लागत को बचा सकता है।
3. AD8232 अतिरिक्त शोर को खत्म करने, तीन ध्रुव कम पास फ़िल्टर बनाने के लिए एक गैर परिचालन एम्पलीफायर का उपयोग करता है। उपयोगकर्ता सभी फ़िल्टरों की कट ऑफ आवृत्ति का चयन करके विभिन्न प्रकार के अनुप्रयोगों की आवश्यकताओं को पूरा कर सकते हैं।
सिस्टम सर्किट फ्रीक्वेंसी और सामान्य मोड अस्वीकृति प्रदर्शन के अन्य अवांछनीय हस्तक्षेप को बेहतर बनाने के लिए, दाएं तरफ चालक (आरएलडी) और अन्य ड्राइव लीड अनुप्रयोगों के लिए एम्पलीफायर में निर्मित AD8232।
4. AD8232 में तेज़ वसूली फ़ंक्शन शामिल है, आप लंबे पूंछ की घटना को स्थापित करने के लिए लंबे उच्च पास फ़िल्टर को कम कर सकते हैं। यदि एम्पलीफायर रेल वोल्टेज सिग्नल उत्परिवर्तन (जैसे केस के बाहर लीड), AD8232 स्वचालित रूप से उच्च फ़िल्टर कटऑफ स्थिति में समायोजित हो जाएगा। यह सुविधा एडी 8232 को तेजी से वसूली प्राप्त करने की अनुमति देती है, और इस प्रकार वस्तु के माप के लिए मुख्य कनेक्शन मूल्य के माप के बाद जितनी जल्दी हो सके हासिल किया जा सकता है।

आवेदन:

स्वास्थ्य और व्यायाम हृदय गति निगरानी
पोर्टेबल ईसीजी
रिमोट स्वास्थ्य निगरानी
खेल परिधीय
जैव विद्युत संकेत अधिग्रहण

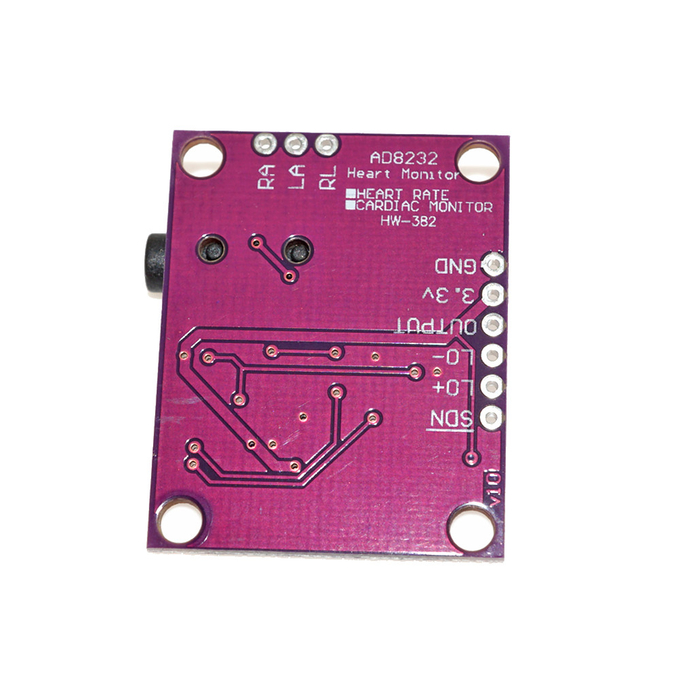

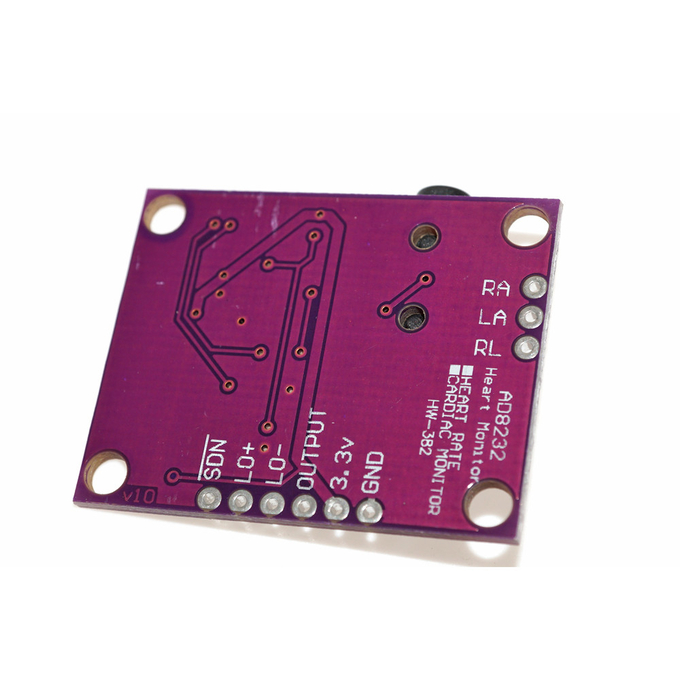

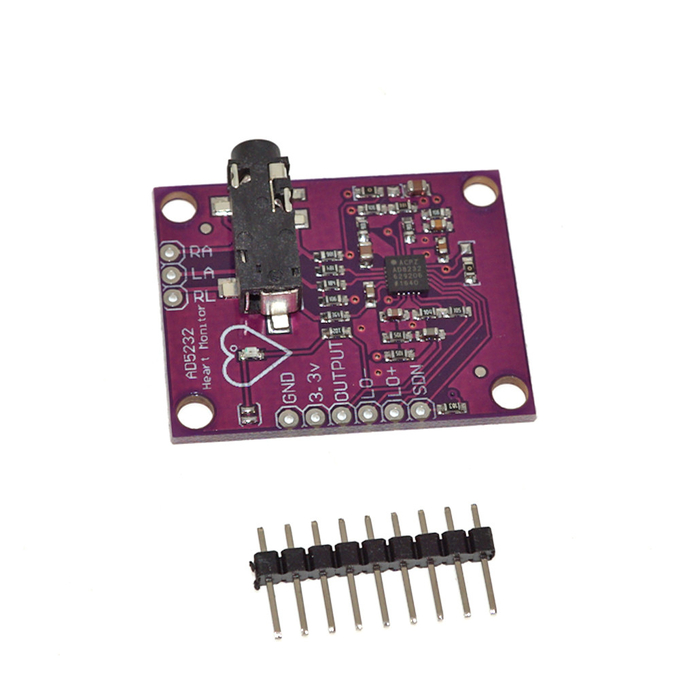

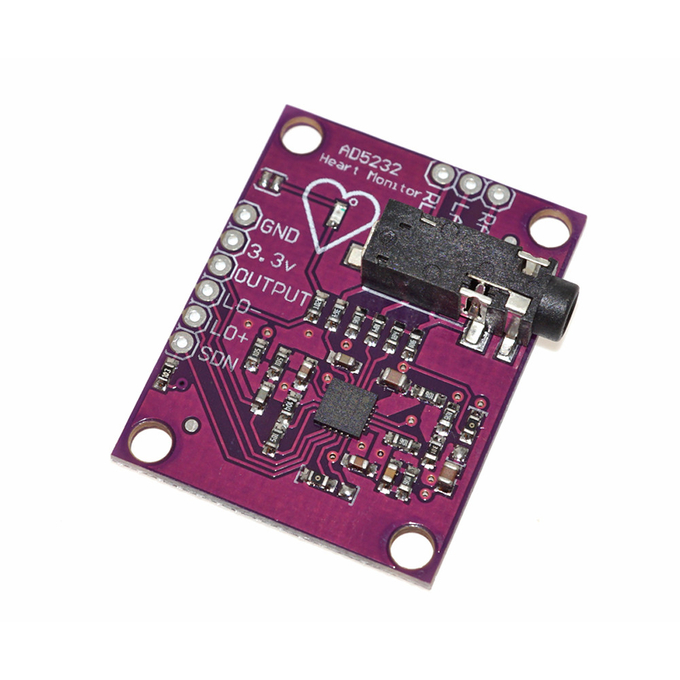

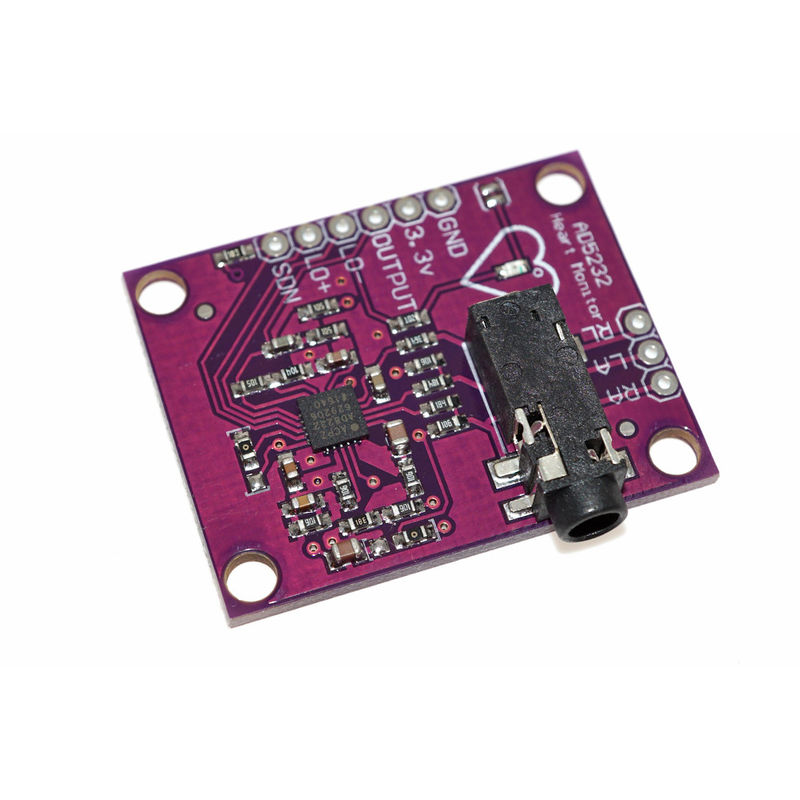

तस्वीरें
