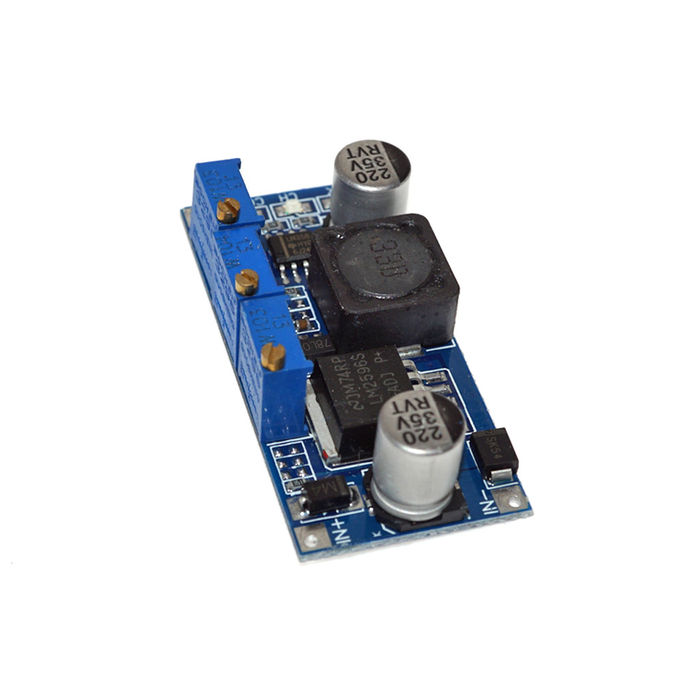

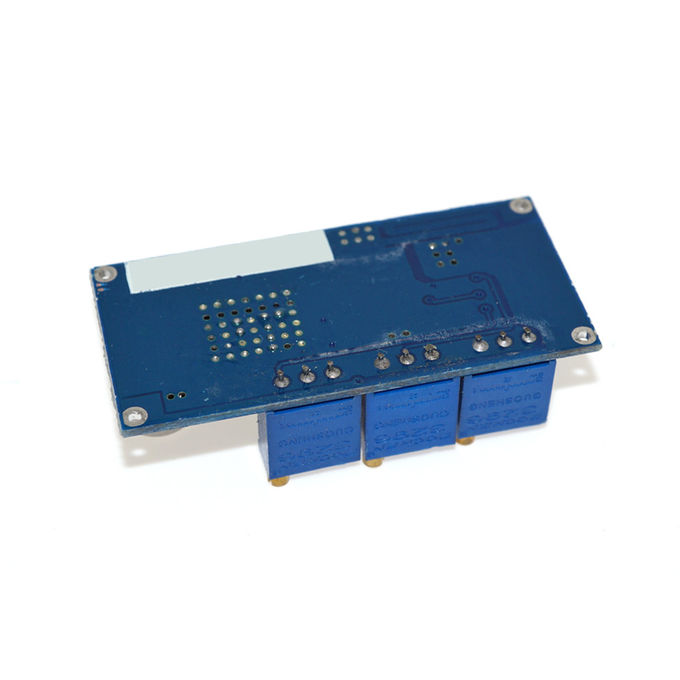

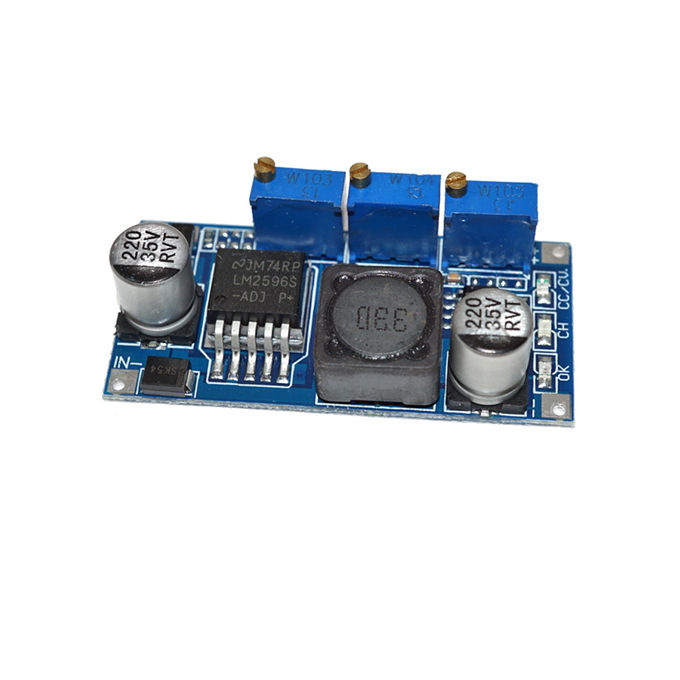

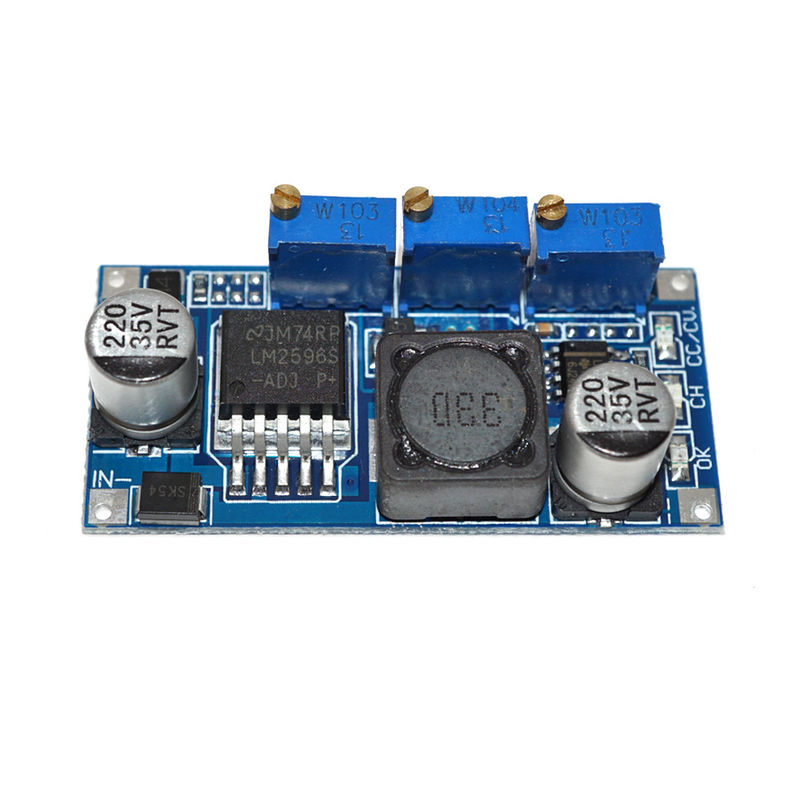

डीसी-डीसी चरण नीचे पावर मॉड्यूल LM2596 मॉड्यूल सेंसर Arduino 7V-35V से 1.25V-30V 3A के लिए

डीसी-डीसी चरण नीचे पावर मॉड्यूल LM2596 मॉड्यूल 7V-35V से 1.25V-30V 3A

विवरण:

इनपुट वोल्टेज: 5-35V
रेटेड आउटपुट वर्तमान: 3 ए
आउटपुट वोल्टेज: 1.25 वी से 30 वी तक लगातार समायोज्य

ड्रॉपआउट वोल्टेज: 1.5V, मॉड्यूल को कम करने के कारण, आउटपुट स्थिर सुनिश्चित करने के लिए। न्यूनतम 1.5V दबाव अंतर रखें।

चार्ज निरंतर वर्तमान के साथ यह उत्पाद लैंप इंगित करता है, चार्ज सूचक लैंप, लैंप वर्तमान समायोज्य अल्ट्रा छोटी मात्रा।

आकार: 48 मिमी (एल) * 24 मिमी (डब्ल्यू) * 11.4 मिमी (उच्च), जिसमें potentiometer नहीं है (potentiometer ऊंचाई 13 मिमी सहित)।

मॉड्यूल प्रकृति: गैर पृथक चरण-नीचे निरंतर वर्तमान। लगातार वोल्टेज मॉड्यूल (सीसी सीवी)। चार्जिंग मॉड्यूल।

आवेदन का दायरा: उच्च शक्ति एलईडी निरंतर वर्तमान ड्राइव, लिथियम बैटरी चार्जिंग (फेरोइलेक्ट्रिक सहित), 4 वी, 6 वी, 12 वी, 14 वी, 24 वी बैटरी चार्ज, एनआईसीडी और एनआईएमएच बैटरी (बैटरी) चार्ज, सौर पैनल और पवन जनरेटर।

आउटपुट वोल्टेज:

1. समायोज्य निरंतर (1.25-30V समायोज्य);

2. निश्चित आउटपुट की आवश्यकता होती है (1.25-30V मनमाने ढंग से पसंद के बीच)।

समायोज्य मोड: बिजली को सही ढंग से कनेक्ट करें (7-35V), और फिर आउटपुट वोल्टेज उपयोग मल्टीमीटर, और potentiometers (आमतौर पर, घड़ी की बारी बारी बारी, हिरन के विपरीत) की निगरानी करें।

आउटपुट वोल्टेज: लगातार समायोज्य (1.25-30V भार विनियमन)।

अधिकतम आउटपुट वर्तमान: 3 ए, (कृपया 15W से अधिक पंख स्थापित करें)।

लैंप वर्तमान चालू करें: निरंतर वर्तमान मान * (1% - 100%), दीपक वर्तमान और निरंतर वर्तमान मूल्य लिंकेज चालू करें, जैसे निरंतर वर्तमान मान 3 ए है, निरंतर प्रवाह के 0.1 गुना वर्तमान सेट को चालू करें (0.1 * 3 ए = 0.3 ए), जब निरंतर वर्तमान विनियमन का मूल्य 2 ए में होता है, तो दीपक प्रवाह निरंतर प्रवाह (0.1 * 2 ए = 0.2 ए) के 0.1 गुना है।

ड्रॉपआउट वोल्टेज: 2 वी

आउटपुट पावर: प्राकृतिक ठंडा 15W

क्षमता: 9 2% (अधिकतम 9 2% (वोल्टेज जितना अधिक होगा, उच्च दक्षता)

आउटपुट रिपल: 20 एम बैंडविड्थ (केवल संदर्भ के लिए)

इनपुट 12 वी आउटपुट 5 वी 3 ए 60 एमवी (MAX)

कार्य तापमान: औद्योगिक ग्रेड (-40 ℃ से +85 ℃) (पर्यावरण का तापमान 40 डिग्री से अधिक है, कृपया बिजली के उपयोग को कम करें, या गर्मी को उजागर करने के लिए)।

पूर्ण तापमान: 45 ℃

नो-लोड वर्तमान: सामान्य 10 एमए (12 वी 4.2 वी)

लोड विनियमन दर: + 1%

वोल्टेज विनियमन दर: 0.5%

गतिशील प्रतिक्रिया गति: 5% 200uS

संकेतक: लगातार प्रवाह सूचक प्रकाश लाल है, चार्जिंग प्रकाश लाल है, संकेतक प्रकाश चार्ज करने के बाद नीला है।

आउटपुट शॉर्ट सर्किट संरक्षण: हां, निरंतर वर्तमान (निरंतर वर्तमान के मूल्य को सेट करना)।

कनेक्शन: वायर सीधे पीसीबी में वेल्डेड कर सकते हैं।

बैटरी चार्जिंग विधियों:

1. फ्लोट वोल्टेज का निर्धारण करें और वर्तमान चार्जिंग करें कि आपको बैटरी और मॉड्यूल के इनपुट वोल्टेज को चार्ज करने की आवश्यकता है।

2. समायोज्य निरंतर potentiometer, आउटपुट वोल्टेज लगभग 3V के लिए विनियमित है।

3. मल्टीमीटर 10 ए वर्तमान ब्लॉक मापन आउटपुट शॉर्ट सर्किट वर्तमान का उपयोग करें, इस बीच आउटपुट वर्तमान पूर्व निर्धारित वर्तमान मूल्य तक पहुंचने के लिए निरंतर वर्तमान पोटेंटियोमीटर समायोजित करें।

4. चार्जिंग मोड़ दीपक वर्तमान डिफ़ॉल्ट वर्तमान (वर्तमान मूल्य) चार्ज करने के 0.1 गुना है। यदि आपको आवश्यकता है, तो मोड़ दीपक वर्तमान potentiometer समायोजित करें (आमतौर पर समायोजित नहीं)।

5. फ्लोटिंग चार्ज वोल्टेज में आउटपुट वोल्टेज बनाने के लिए समायोज्य स्थिर potentiometer।

6. चार्ज करने का प्रयास करने के लिए बैटरी कनेक्ट करें (1, 2, 3, 4, 5 चरण मॉड्यूल इनपुट पावर, आउटपुट नो-लोड बैटरी से कनेक्ट नहीं है)।

एलईडी निरंतर वर्तमान ड्राइविंग उपयोग विधियों:

1. निर्धारित करें कि आपको एलईडी और वर्तमान काम करने वाले वोल्टेज को संचालित करने की आवश्यकता है।

2. विनियमन निरंतर potentiometer; 2, आउटपुट वोल्टेज 3V को विनियमित किया जाता है।

3. मल्टीमीटर 10 ए वर्तमान ब्लॉक मापन आउटपुट शॉर्ट सर्किट वर्तमान का उपयोग करें, इस बीच आउटपुट चालू करने के लिए निरंतर मौजूदा पोटेंटियोमीटर को समायोजित करना एलईडी ऑपरेटिंग वर्तमान तक पहुंचता है।

4. एलईडी अधिकतम काम वोल्टेज को आउटपुट वोल्टेज बनाने के लिए समायोज्य निरंतर potentiometer।

5. एलईडी से कनेक्ट, परीक्षण मशीन का प्रयास करें। (1, 2, 3, 4 कदम मॉड्यूल इनपुट पावर है, आउटपुट नो-लोड एलईडी लैंप से कनेक्ट नहीं है)।
