रीयल टाइम ब्लू क्लॉक मॉड्यूल DS3231SN ChronoDot V2.0 I2C व्यास 3 सेमी

रीयल टाइम ब्लू क्लॉक मॉड्यूल डीएस 3231 एसएन क्रोनो डॉट वी 2.0 आई 2 सी व्यास 3 सीएम

यह नवीनतम संस्करण 2.1 है

ChronoDot आरटीसी DS3231 तापमान मुआवजा आरटीसी (टीसीएक्सओ) के आधार पर एक बेहद सटीक वास्तविक समय घड़ी मॉड्यूल है। इसमें एक सीआर 1632 बैटरी शामिल है, जो कम से कम 8 साल तक चलनी चाहिए यदि आई 2 सी इंटरफेस का उपयोग केवल तभी किया जाता है जब डिवाइस में 5 वी पावर उपलब्ध हो। कोई बाहरी क्रिस्टल या ट्यूनिंग कैपेसिटर्स की आवश्यकता नहीं है।

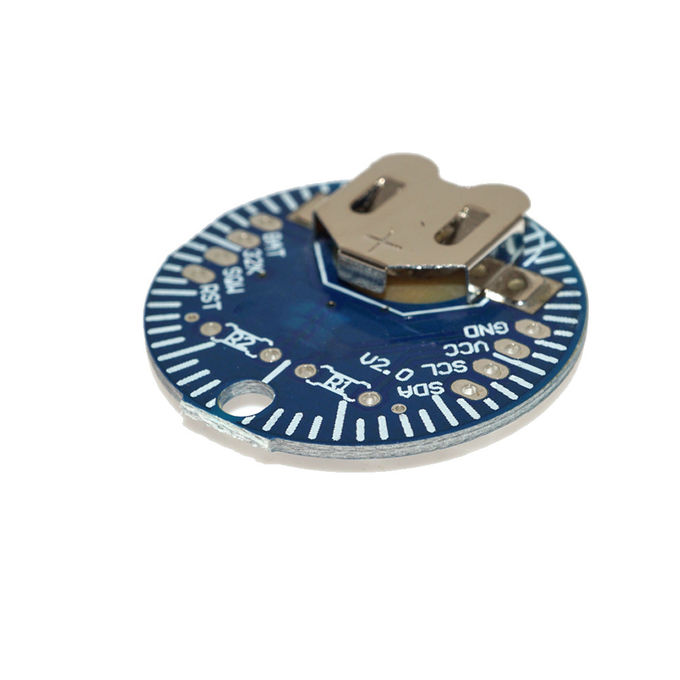

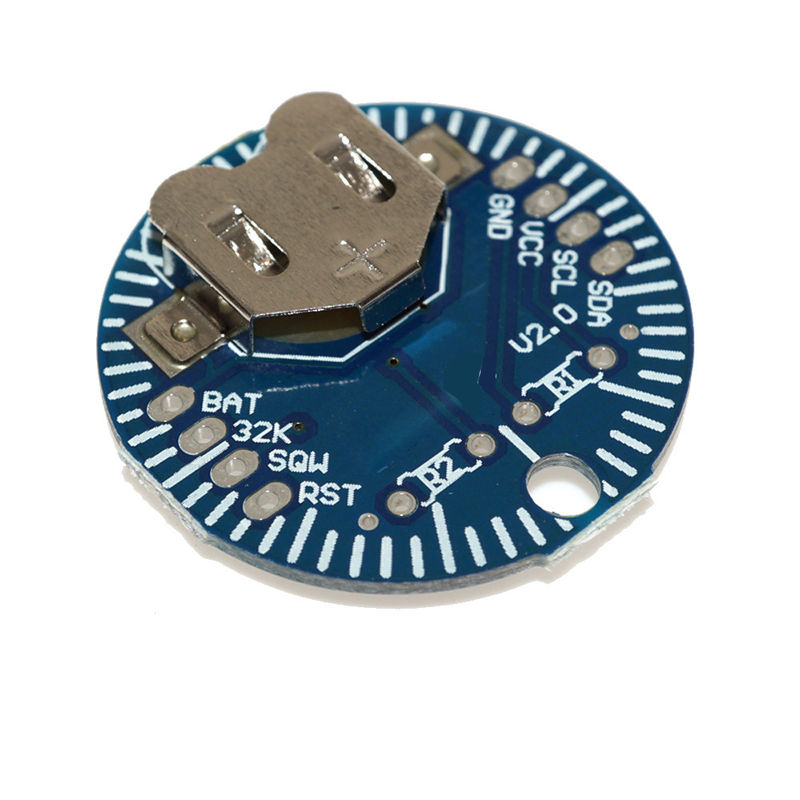

क्रोनोडॉट के शीर्ष पक्ष में अब 16 मिमी 3 वी लिथियम सिक्का कोशिकाओं के लिए बैटरी धारक है। यह सीआर 1632 बैटरी के साथ विशेष रूप से अच्छी तरह से जोड़े।

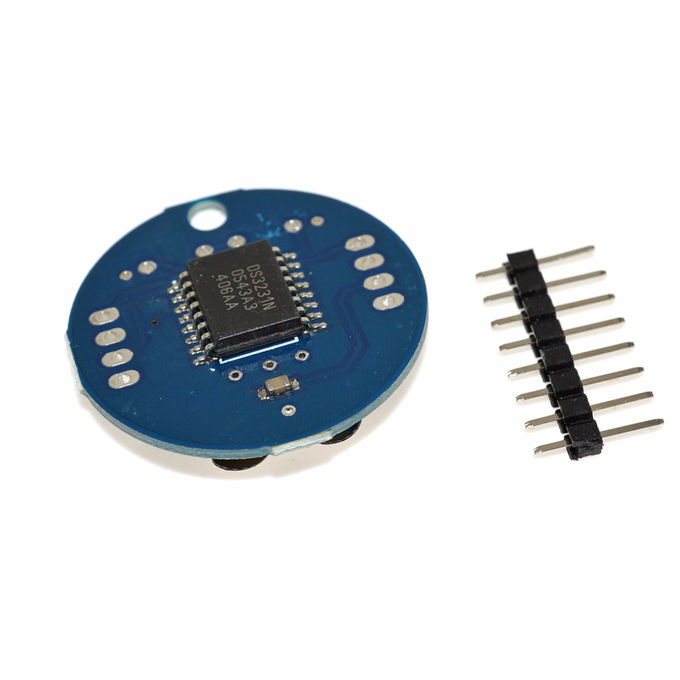

डीएस 3231 में एक आंतरिक क्रिस्टल और ट्यूनिंग कैपेसिटर्स का एक स्विच बैंक है। क्रिस्टल का तापमान लगातार निगरानी रखता है, और स्थिर आवृत्ति को बनाए रखने के लिए कैपेसिटर समायोजित किए जाते हैं। अन्य आरटीसी समाधान प्रति माह मिनटों में घूम सकते हैं, खासकर चरम तापमान सीमाओं में ... क्रोनो डॉट प्रति वर्ष एक मिनट से भी कम समय तक गिर जाएगा। यह क्रोनो डॉट को समय-समय पर महत्वपूर्ण अनुप्रयोगों के लिए बहुत उपयुक्त बनाता है जिसे नियमित रूप से बाहरी घड़ी में सिंक्रनाइज़ नहीं किया जा सकता है।

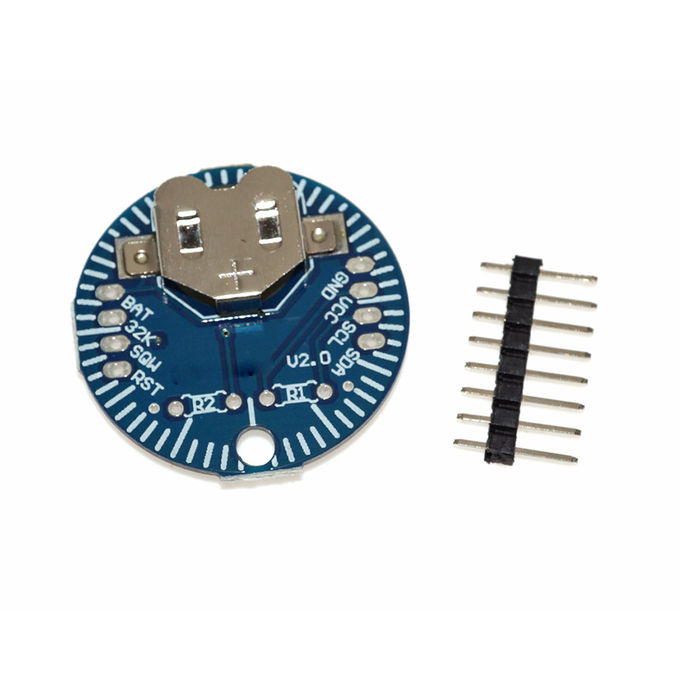

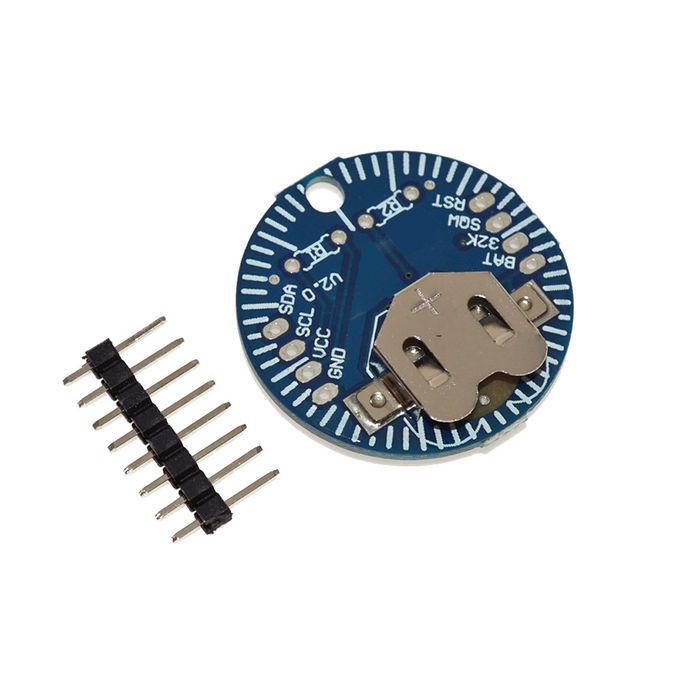

क्रोनो डॉट एक मानक सोल्डरलेस ब्रेडबोर्ड में प्लग करेगा और चेसिस इंस्टॉलेशन के लिए छेद बढ़ रहा है।

I2C इंटरफ़ेस बहुत सरल और लोकप्रिय DS1337 और DS1307 आरटीसी के रजिस्टर पतों के समान रूप से समान है, जिसका अर्थ है कि अर्द, बेसिक स्टाम्प, कब्लोक, और अन्य नियंत्रकों के लिए मौजूदा कोड को कोई संशोधन नहीं करना चाहिए। इस नए संस्करण में बैटरी धारक है, कोई सोल्डरिंग आवश्यक नहीं है!

तस्वीरें
